Eclatés de véhicule - PIAGGIO VU QUARGO 0 2007-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggiovu.svg)

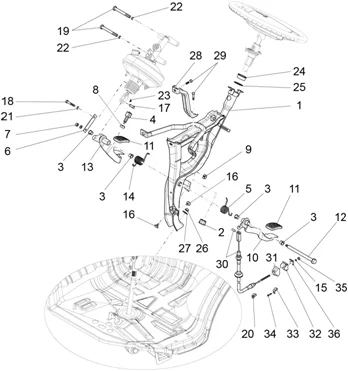

Instalation du freins - transmisisons : 05.05 GROUPE PÉDALES - LEVIERS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/333/Quargo_2007-2015_05.05.PNG)
1 |
613687 SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
9004385001000 DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/1/2/4/img/115124.jpg)
3 |
DOUILLE PEDALIER ORIGINE PIAGGIO PORTER 2020< -9004386115000 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/5/8/8/9/img/115889.jpg)
4 |
CONTACTEUR DE STOP/BENNE ORIGINE PIAGGIO TRIPORTEUR APE, PORTER, CARGO, HEXAGONE, X9 ANCIENNE GENERATION -B023289 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
Interrupteur |
||||||
|
5 |
646181 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
3132587Z01000 PLAQUE BLOCAGE AXE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
ECROU |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/2/4/img/65824.jpg)
8 |
ECROU CONTACTEUR STOP ORIGINE PIAGGIO TRIPORTEUR APE TM 703, PORTER, CARGO 2020< -196750 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
COLLIER |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/3/6/5/img/119365.jpg)
10 |
PEDALE EMBRAYAGE ORIGINE PORTER 2009>2020 -3130187Z07000 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/0/6/8/img/112068.jpg)
11 |
PROTECTION/CAOUTCHOUC DE PEDALE ORIGINE PIAGGIO PORTER 2020< -262128 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
AXE PEDALE EMBRAYAGE ORIGINE PIAGGIO PORTER 2020< -D3132487Z02 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
4710187Z04000 PEDALE FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
9004508351000 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/9/9/img/63799.jpg)
15 |
CLIPS/CIRCLIPS ORIGINE PIAGGIO COMMUN A LA GAMME -005970 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/3/3/5/7/img/113357.jpg)
16 |
TAMPON CAOUTCHOUC DE PEDALE EMBRAYAGE ORIGINE PIAGGIO PORTER 1998-2020 -1E000539 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
TAMPON CAOUTCHOUC DE PEDALE EMBRAYAGE ORIGINE PIAGGIO PORTER 1998-2020 -1E000539 Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
9004240142000 PERNO Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/6/img/65646.jpg)
18 |
VIS TH (8X22) ORIGINE PIAGGIO COMMUN A LA GAMME -031119 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
262125 BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/2/7/img/65927.jpg)
20 |
COLLIER ORIGINE PIAGGIO COMMUN A LA GAMME -216983 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/8/img/65418.jpg)
21 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/9/img/65419.jpg)
22 |
RONDELLE GROWER (10.6X17.6X5) ORIGINE PIAGGIO COMMUN A LA GAMME -016410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/8/2/img/63782.jpg)
23 |
GOUPILLE ORIGINE PIAGGIO COMMUN A LA GAMME -003208 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
9004386033000 DOUILLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/2/8/5/img/110285.jpg)
25 |
RONDELLE NYLON DIRECTION ORIGINE PIAGGIO PORTER 2020< -D9004202038 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
ECROU |
||||||
|
27 |
RONDELLE |
||||||
|
28 |
5532687Z03000 TUBE DIRECTION Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
D9165160820 BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/6/6/7/img/118667.jpg)
30 |
CABLE/COMMANE/TRANSMISSION EMBRAYAGE ORIGINE PIAGGIO CARGO 2004>2017 -1E000175 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
615550 TAQUET Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
PLAQUE |
||||||
|
33 |
Collier |
||||||
|
34 |
9165140616000 BOULON Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
615669 ECROU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/4/2/6/7/img/114267.jpg)
36 |
AGRAPHE ORIGINE PIAGGIO PORTER 2020< -B005055 Plus d'informationsQuantité requise : 1 |
