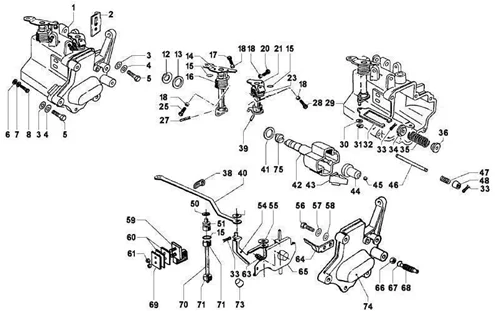

Moteur : 01.41 REGULATEUR DE DEBIT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/324/Ape_Calessino_2007-2012_01.41_20251008090031.PNG)
1 |
850567 REVOLUTION REGULETOR CONTROL Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
493830 PLAQUE Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
VIS |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/4/0/img/66340.jpg)
8 |
VIS BTR (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -323990 Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
RONDELLE |
|||||||||
|
13 |
RONDELLE |
|||||||||
|
13 |
RONDELLE |
|||||||||
|
14 |
2235364 GR.LEVE COM.MA Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/6/2/9/img/111629.jpg)
15 |
JOINT TORIQUE BOITE DE VITESSE OU POMPE A EAU ORIGINE PIAGGIO APRILIA 750-900 SHIVER, DORSODURO, 1000 RSV-4/PIAGGIO TRIPORTEUR APE -224035 Plus d'informationsQuantité requise : 3 |
|||||||||
|
16 |
493831 RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
VIS |
|||||||||
|
21 |
GR.LEVIER STOP |
|||||||||
|
23 |
830652 RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
29 |
493832 CARTER Plus d'informationsQuantité requise : 1 |
|||||||||
|
32 |
236207 RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
33 |
246104 - SPILLO DI FERM Plus d'informationsQuantité requise : 3 |
|||||||||
|
34 |
L6400093 PLAQUE Plus d'informationsQuantité requise : 1 |
|||||||||
|
35 |
L5800175 RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
36 |
223529 PIATTELLO Plus d'informationsQuantité requise : 1 |
|||||||||
|
37 |
598267 - VIS Plus d'informationsQuantité requise : 1 |
|||||||||
|
38 |
L1557143 BLOCK GUIDE Plus d'informationsQuantité requise : 1 |
|||||||||
|
40 |
826581 ASTA COLLEGAME Plus d'informationsQuantité requise : 1 |
|||||||||
|
41 |
RONDELLE |
|||||||||
|
42 |
493834 CONTENITORE MA Plus d'informationsQuantité requise : 1 |
|||||||||
|
43 |
168146 MASSA PER REGO Plus d'informationsQuantité requise : 1 |
|||||||||
|
44 |
L6231249 CURSORE Plus d'informationsQuantité requise : 1 |
|||||||||
|
44 |
L6231249 CURSORE Plus d'informationsQuantité requise : 1 |
|||||||||
|
45 |
236322 SFERA Plus d'informationsQuantité requise : 1 |
|||||||||
|
46 |
245797 ALBERINO PER M Plus d'informationsQuantité requise : 1 |
|||||||||
|
47 |
245599 RESSORT ATD-T1 Plus d'informationsQuantité requise : 1 |
|||||||||
|
48 |
220708 SCODELLINO Plus d'informationsQuantité requise : 1 |
|||||||||
|
51 |
2352844 BUSSOLA Plus d'informationsQuantité requise : 1 |
|||||||||
|
54 |
2470034 JOINT CYLINDRE PK50S Plus d'informationsQuantité requise : 1 |
|||||||||
|
55 |
ENTRETOISE |
|||||||||
|
59 |
236276 CONTEN.CALAMIT Plus d'informationsQuantité requise : 1 |
|||||||||
|
60 |
L4775578 JOINT Plus d'informationsQuantité requise : 1 |
|||||||||
|
63 |
168160 RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
64 |
248342 TEGOLINO Plus d'informationsQuantité requise : 1 |
|||||||||
|
65 |
L5201257 LEVA DI REGOL. Plus d'informationsQuantité requise : 1 |
|||||||||
|
67 |
224036 JOINT Plus d'informationsQuantité requise : 1 |
|||||||||
|
68 |
VIS |
|||||||||
|
69 |
PLAQUETTE |
|||||||||
|
70 |
235282 PERNO Plus d'informationsQuantité requise : 1 |
|||||||||
|
71 |
L3525115 ENTRETOISE Plus d'informationsQuantité requise : 2 |
|||||||||
|
73 |
430136 - BOUCHON Plus d'informationsQuantité requise : 1 |
|||||||||
|
74 |
830502 COUVERCLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
75 |
493835 ACCOUPLEMENT Plus d'informationsQuantité requise : 1 |
|||||||||
